高清无线移动录播主机 BS80A

1. 产品概述

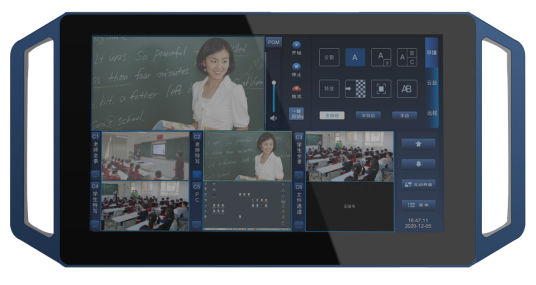

BS80A移动录播主机

BS80A是一款无线便携录播。主机采用超静音结构设计，内嵌11.6寸液晶显示屏，支持触摸操作，该设备集课件录制、直播、点播、智能导播、存储等多功能于一体，基于ARM架构设计，产品高度稳定；设备可支持多路无线摄像机的视频采集录制。设备支持电影模式+资源模式同时录制和直播，画面支持1/2/3/4//6分屏、画中画模式显示和录制，可广泛应用于校园精品课堂建设、互动教学、校园活动直播、会议录播、新闻发布会/演唱会/户外体育运动等场合。

产品特点：

l 15.6寸高清触控屏，实时监看导播控制，操作轻松简单。

l 支持4G/5G、WiFi网络，随时随地联网直播。

l 接口丰富，支持3路有线视频信号采集以及无线网络视频流采集。

l 采用专业级无线模块，开机自动配对无线摄像机，传输穿透强，距离远。

l 内置电池，无需外接移动电源，使用更加便携

l 支持第三方应用程序，应用场景多元化

2. 规格参数表

型号	BS80A
主控	RK3588：8nm制程，八核64位大小核架构，4Cortex-A76 + 4Cortex-A55
内存	RAM：4GB，ROM：16GB
视频输入	2路HDMI输入，最大输入分辨率3840x2160@60fps 1路3G-SDI输入，最大输入分辨率1920*1080@60fps
视频输出	1路HDMI输出，最大输出分辨率1920*1080@60fps
音频输入	1路Linein，3.5mm接口
音频输出	1路Lineout，3.5mm接口
视频编码	H.265
音频编码	AAC
视频输出格式	MP4
视频编码帧率	1～30fps
视频码率	500kbps~40Mbps可调
音频码率	8~128KB可调
数据存储	内置120GB SSD硬盘，支持扩展（支持SSD固态mini PCIE接口的SATA硬盘，支持SATA接口的机械硬盘）
网络	1个1000M网口，RJ-45；内置4G模组，支持5G模组（选配）
USB接口	1个USB3.0，1个USB-C，支持OTG
软件升级	支持网络升级、OTG升级
存储模式	支持内置硬盘、外接USB存储，支持USB导出，支持FTP下载
协议支持	RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP
工作电源	12V/3A

3. 设备接口说明

标号	接口标识	说明
1	4G/5G	4G或者5G外置天线接口
2	SIM	4G/5G卡插槽
3	L-IN L-OUT	音频输入音频输出
4	HDMI-OUT	视频信号输出接口
5	HDMI-IN1-2	视频信号输入接口，HDMI-IN1支持最高4K@60输入；HDMI-IN2支持最高4K@30输入
6	SDI-IN	3G-SDI输入，最大输入分辨率1920*1080@60fps
7	USB 3.0	USB 3.0*1
8	TYPE-C	OTG调试接口
9	NET	RJ45*1,1000MB以太网接口
10	DC-12V	12V-3A电源输入
11	WIFI-CAM	摄像机WIFI接收天线接口

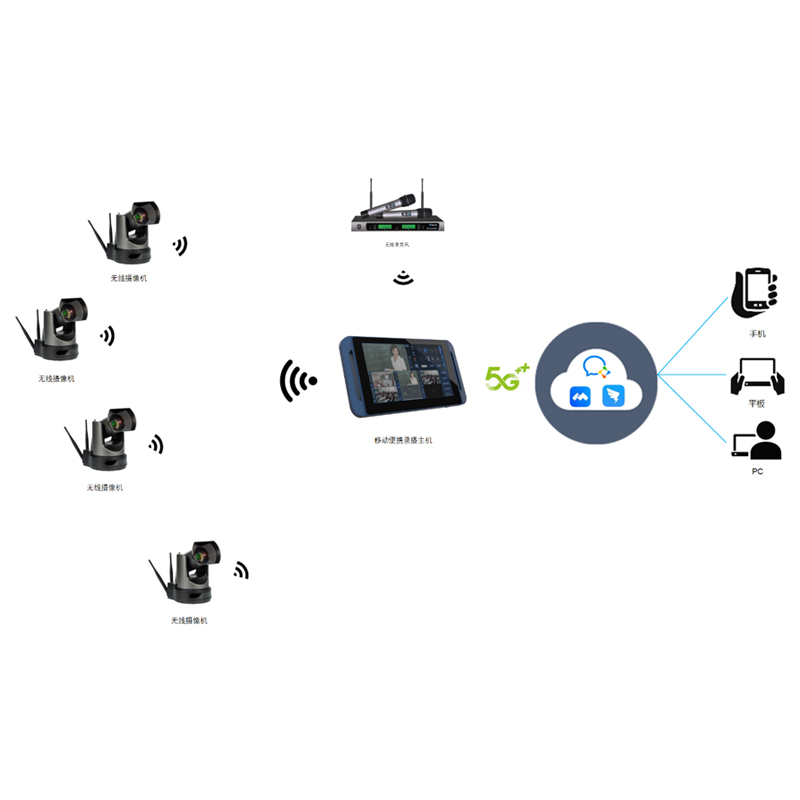

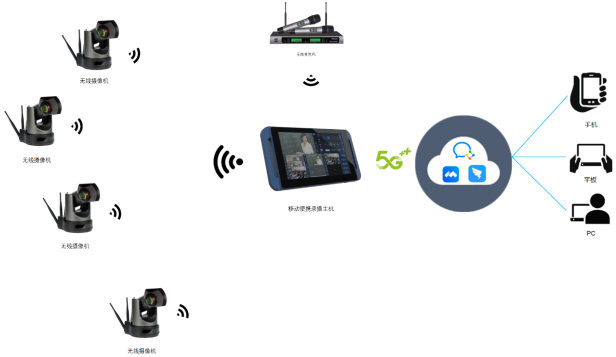

4. 应用场景图

5. 建议配置清单

标号	产品名称	型号和规格	单位	数量
1	便携式无线录播主机	BS80A	台	1
2	无线摄像机	BS61W	台	3
3	无线麦克风	（可搭配任意支持3.5接口接收器的无线麦克风使用）	套	1
4	三脚架		个	3
5	航空箱		个	1
