4K常态化安卓互动录播主机 BS8500

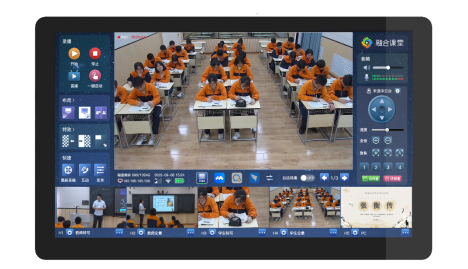

正面

底部接口

顶部接口

BS8500是集视频会议、录播、直播、音频处理、智能图像算法为一体的同步课堂智慧终端，通过部署BS8500可搭载最多3路POE的摄像机，音频支持2路线路输入和2路线路输出，外加2路MIC的接入，配合教室的多媒体及互动显示等设备，即可轻松实现互动课堂的布署。

产品特点

n 15.6寸高清触控屏，实时导播控制，操作轻松简单；

n 具备音频处理功能，搭载多重音频算法；

n 4路MIC输入、2路线路输入，同时内置无线麦接收端（选配），支持UAC协议；

n 支持触控回传，导播界面和PC画面的一键切换，支持外接大屏进行触控录播操作；

n 可接入3路POE的摄像机，采用一条网络实现视频、供电和控制。

型号	BS8500
主控	8核64位大小核架构，4个主频2.4GHZ核心，4个主频1.8GHZ核心
内存	RAM：4GB，ROM：16GB
屏幕尺寸	15.6寸
视频输入	1路HDMI输入，最大输入分辨率38402160@30fps 3路POE网络视频流，分辨率支持38402160
视频输出	2路HDMI输出，最大输出分辨率3840*2160@30HZ
音频输入	2路Linein 4路全向麦克风 1路内置无线麦接收端（选配） 1路USB音频输入
音频输出	2路Lineout，3.5mm接口 1路USB音频输出（UAC）
视频编码	编码协议：H.264/H.265 编码分辨率支持38402160、19201080、1280*720等
音频编码	AAC
视频输出格式	MP4
视频编码帧率	1～30fps
视频码率	500kbps~40Mbps可调
音频码率	8~128KB可调
数据存储	120GB SSD（可选配2.5寸HDD）
网络	4个1000M以太网RJ45接口，其中3个支持POE供电
USB接口	1个USB3.0，1个USB2.0，2个type-C
控制串口	2个RS232，2个RS485
软件升级	内置高清录播系统，支持网络升级、USB升级
存储模式	支持内置硬盘、外接USB存储，支持USB导出，支持FTP上传
协议支持	RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP
工作电源	48V 1A

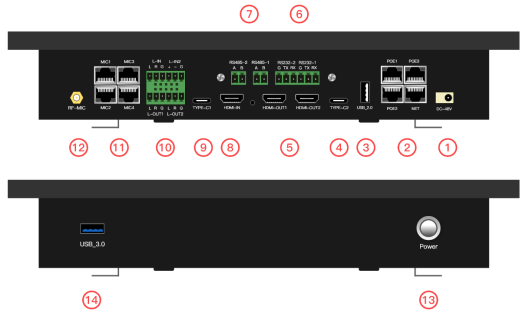

接口说明

标号	接口标识	说明
1	Power	电源开关
2	POE1-3/NET	4*1000M RJ45接口，其中3个支持PoE协议，PSE供电端
3	USB 2.0	USB host，支持外接U盘，鼠标等
4	TYPE-C 2	用于系统调试
5	HDMI-OUT1 HDMI-OUT2	HDMI-OUT1：可外接教学大屏，进行导播操作界面和PC画面切换显示 HDMI-OUT2：外接抬头显示电视，进行PGM画面和互动画面显示
6	RS232-1 RS232-2	RS232-1用于外接导播台或中控面板等第三方设备 RS232-2用于外接物联网关，支持控制录播开关机
7	RS485-1 RS485-2	RS485-1用于外接导播台或中控面板等第三方设备 RS485-2用于外接物联网关，支持控制录播开关机
8	HDMI-IN	视频输入接口，最大输入分辨率3840*2160@30fps
9	USB-AUDIO	内置USB网卡，支持UAC协议，音频数据通信，支持音频输入输出，用于音频升级调试和参数配置等
10	L-IN MIC-IN L-OUT1 L-OUT2	L-IN：非平衡线路输入 MIC-IN：平衡线路输入 L-OUT1：线路输出，SPK OUT，外接音箱输出，输出远端声音或无线麦扩音 L-OUT2：线路输出，AEC-OUT，监听输出
11	MIC 1-4	全向拾音麦音频输入（注：支持接入4只M10或2只M60，接2只M60时只能同时接MIC1、MIC2或MIC3、MIC4）
12	RF-MIC	内置无线麦接收端天线接头（选配）
13	USB3.0	用于外接移动存储介质，如U盘、移动硬盘等进行文件拷贝
14	Power	电源开关

4. 系统拓扑图

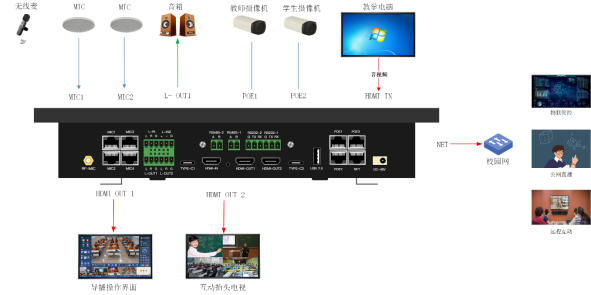

2机位电子云台方案拓扑图

3机位4K云台方案拓扑图

建议配置清单

标号	产品名称	型号和规格	单位	数量
1	壁挂录播主机	BS8500	台	1
2	教师摄像机	BS1801T	台	1
3	学生摄像机	BS1801S	台	1
4	4K教师特写云台机	BS61K	台	1
4	麦克风	M10/M60	个	4/2
5	无线麦	选配	个	1
6	音箱	用户自配	对	1
