数字液晶触控导播台 BS-11J

一、产品外观特性

1） 整机外观

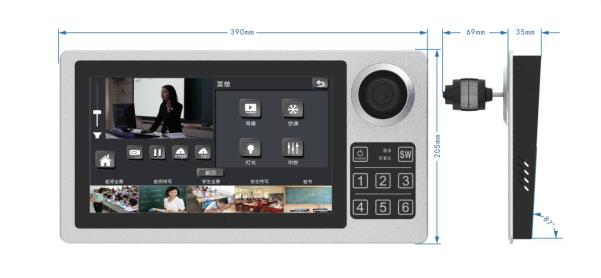

XD-11J正面图

此外观图仅供参考，具体请以实物为准。

2） 主机尺寸与安装孔位

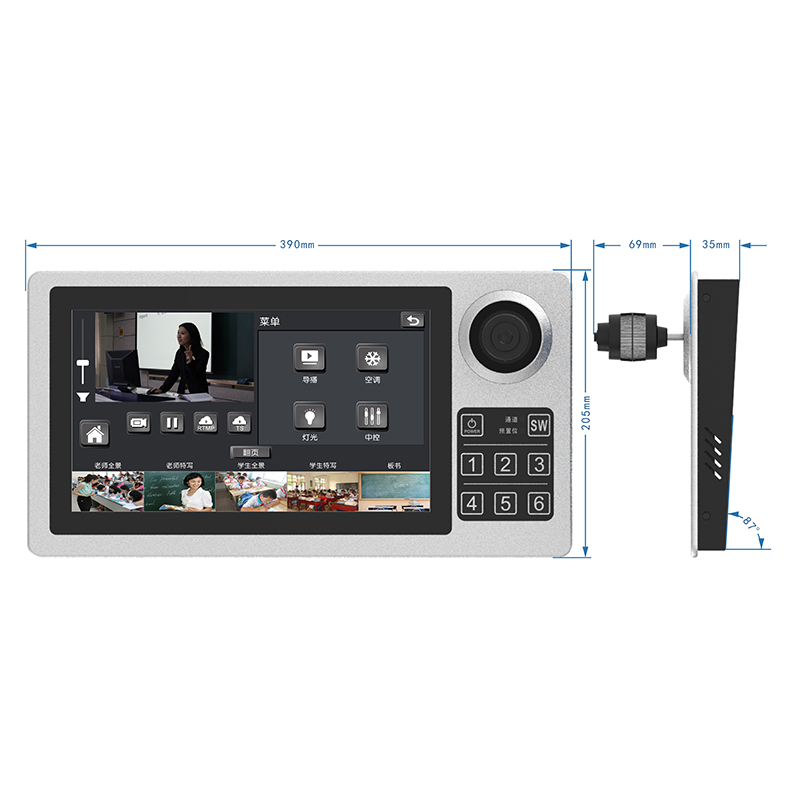

外观尺寸图

图2 BS11J尺寸与安装孔位图

3）按键、接口定义图

接口定义图

图3 BS11J按键和接口定义图

BS11J接口定义如下表：

序号	接口	序号	接口
1	电源口：DC 12V	8	接口丝印：BS11J接口丝印
2	RS-IN：数据输入接口，支持RS232、RS485信号输入，主要用于录播主机与BS11J的数据通讯（云台、切换命令、触控命令等）。	9	云台摇杆：三维立体云台控制摇杆，可控制云台转动、焦距拉大缩小和选择的功能。
3	RS-LOOPOUT：数据环出接口，可接外设设备（辅助云台摄像机、导播控制键盘等），数据不经过录播主机，直接从该口环出。	10	POWER：BS11J电源触控按键。
4	LINE-OUT：声音输出接口，3.5耳机接口，可外接功放音箱设备。输出HDMI-IN和LINE-IN进来的声音。	11	SW按键：切换按键，SW下面的1-6的数字按键功能可以是通道切换和对应通道预置位。SW触控按键用于切换功能（通道、预置位这2个功能的切换），切换成对应的功能才能正常使用1-6数字按键。
5	HDMI-IN：HDMI信号输入接口，接入录播主机的HDMI-OUT信号（录播导播界面、带声音）。	12	数字按键：同上11点，可用于对应通道预置位切换，也可作为录播1-6通道的切换按键使用。
6	VGA-IN：VGA信号输入接口，接入录播主机的VGA-OUT信号（录播导播界面）。	13	液晶触控屏：11寸高清液晶触控屏，可显示和触控录播主机导播界面。
7	LINE-IN：声音输入接口，配合VGA-IN，VGA不能传输声音，如果VGA-IN接入的是录播导播界面，则录播PGM的声音从此接口输入。

2. 功能应用

BS11J数字液晶触控导播台是一款录播导播切换设备，它既有中控设备、导播键盘的导播控制功能，又有本地液晶显示和触控导播的功能。BS11J不仅体积小，而且安装和操作方便。可以独立安装在讲台上，方便老师独立操作拍摄；也可以安装在导播集控室，方便导播人员快速导、录、播。

BS11J自带11.6寸高清液晶显示屏，可显示和触控录播导播界面。接入录播主机导播界面后，导播人员可以在液晶屏上进行视频的导播切换以及参数的设置，完全和录播主机本地接入显示器和鼠标操作一样。BS11J集成了导播键盘云台操作功能，用户节省成本，更加快捷的进行云台摄像机的控制和直播画面的切换。BS11J支持通过HDMI接口将录播主机的音视频同步传输，同时也兼容VGA接口+3.5耳机接口传输音视频到BS11J设备。这样一款既能监视又能触控和云台控制的数字液晶导播切换设备，可以配合录播主机广泛的应用于微课录制、会议录制、培训录制。

XD-11J正面图

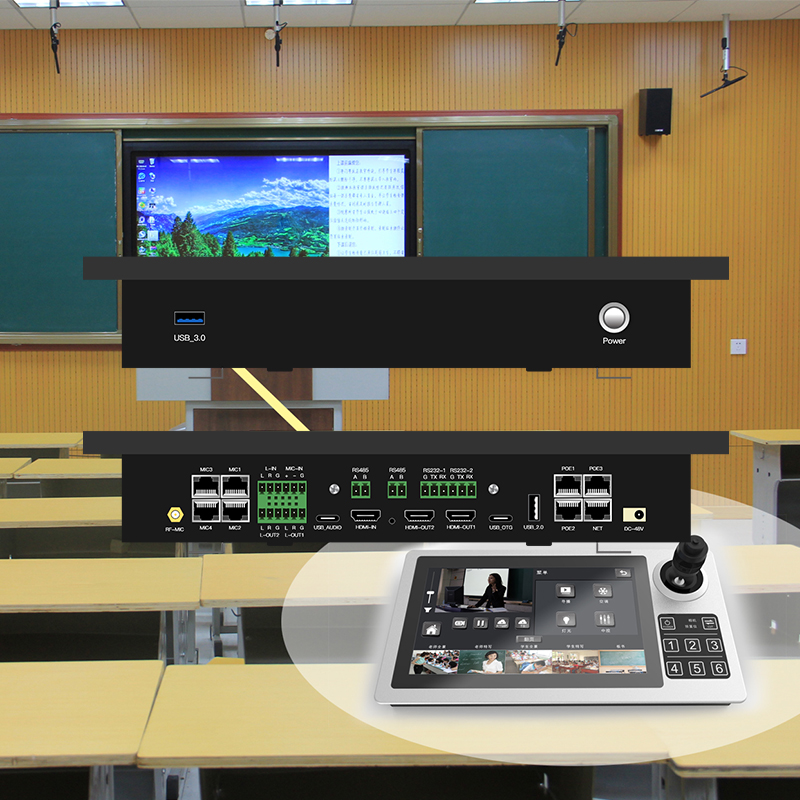

3. 实际教室安装图

教室安装图

控件[tem_25_34]渲染出错,Source:未将对象引用设置到对象的实例。

넳 넲

1、自带11.6寸高清液晶显示
2、自带录播导播切换设备，它既有中控设备、导播键盘的导播控制功能，又有本地液晶显示和触控导播的功能
3、集成了导播键盘云台操作功能，更加快捷的进行云台摄像机的控制和直播画面的切换
